Product

您的需求

  • 產品介紹 / Product introduction

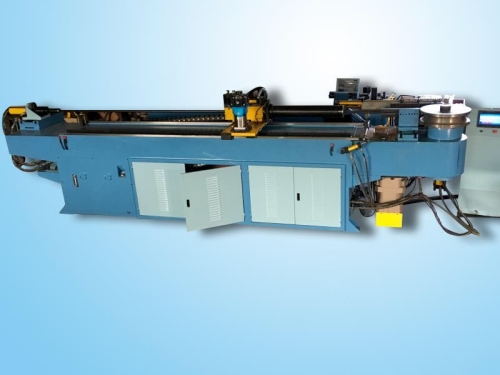

    產品名稱:全自動彎管機SB89CNC-3A1S
    所屬欄目:彎管
    發布時間:2023.12.18
    簡單介紹:我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品,產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。

    產品細節展示 / Product Details display
  • 機器特點 / Machine features

    一、機器簡介:

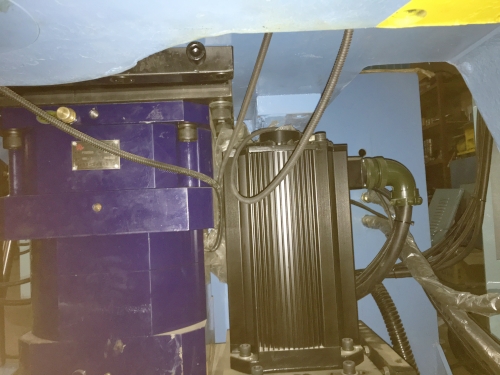

    1、采用日本三菱/安川伺服馬達、三軸數值控制,同時X、Y軸采用AC伺服馬達。動作靈敏而準確,產品高精度彎曲工件。

    2、 采用液晶顯示觸控屏幕,數據輸入及操作動簡易耐易懂。

    3、 強力油壓直壓式裝置,保證彎曲薄管或小彎曲半徑時不會造成變形。

    4、 裝置自動夾咀的送料臺,由數值控制定位準確又快速。

    5、 高鋼性堅固的旋臂上配置由油壓上/下驅動的夾鉗機構,非常確實的將管件夾持,提供高精度的彎曲工作。

    6、 熒幕顯示可依據客戶需求選擇用中文畫面,操作容易。

    7、 彎管.轉角.送料均為伺服電機控制,速度快.精確度高,特有送料伺服電機控制強推,可適合管子彎曲小半徑。

    8、 慢退芯,小車助推,改善彎角外觀。特殊流量控制彎管和輔推同時動作,加強型拉桿支撐部分,配合強推,慢彎,慢退芯,改善彎角外觀。

    9、 停電時可保存記憶資料二年以上。

    10、 單步調試功能:模具試制時,管材變形過程觀察入微。

    11、 密碼、鑰匙、工時、數量記錄,用于生產管理。

    12、 程式化自動偵測系統,防止人為錯誤操作及干涉的避免。

    13、 可自我診斷,若有故障可自動顯示于顯示器。

    14、 可依據需要選擇手動或全自動的操作模式。

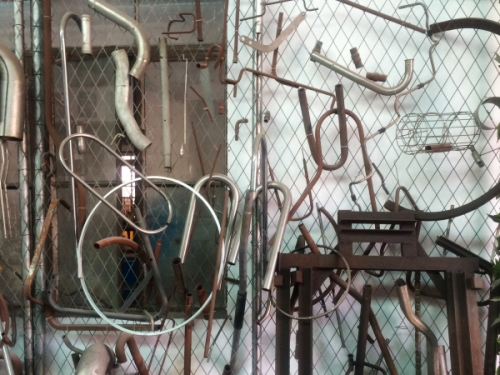

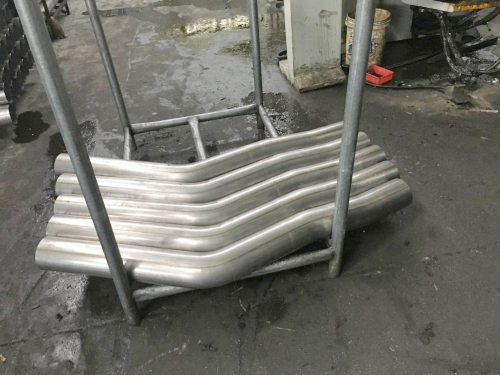

    ★ 通用材料:鋼管、不繡鋼管、紫銅管、青銅管、鋁管....等等。

    ★ 標準配件:轉模、夾模、導模、芯棒、圓球芯棒、輔推裝置、防皺板。

    ★ 特殊選擇配件:特殊模具、防破板、芯棒自動潤滑裝置、慢退芯裝置等等。


    二、詳細配置:

    1、箱體                             自產 (低碳鋼板焊接)

    2、機頭                             自產 (鑄件)

    3、主電機馬達                       SW MOTOR

    4、油泵                             HONGYI(臺灣)

    5、電磁閥        BSG-03             NORTHMAN(臺灣)

    03-3C2             NORTHMAN (臺灣)

    6、軸承                             HRB(中國)

    7、齒輪                             TU TANG(臺灣)

    8、接觸器                           SCHNEIDER(法國)

    9、電氣系統變壓器                   ZHENGSI

    10、接近開關                         FOTEK(臺灣)

    11、微動開關                         TEND(臺灣)

    12、“UN”                           DZ(臺灣)

    13、“O”                            DZ(臺灣)

    14、顯示器                           WEINVIEW (臺灣)

    15、AC伺服電機                       MITSBISHI (日本)

    16、伺服驅動器                       MITSBISHI (日本)

    17、線性導軌                         PDF/HIWIN(臺灣)

    18、PLC                              MITSBISHI /OMRON (日本)

    19、中間繼電器                       OMRON(日本)

    20、壓力表                           SKON(日本)

    21、調速閥                           SEVEN OCEAN (臺灣)

    22 、空氣開關                        LS(韓國)

    23、開關電源                         MW(臺灣)

    24、腳踏開關                         TEND(臺灣)

    25、送料減速機                       KOFON(臺灣)


    主要技術參數 / Main technical parameters

    名 稱


    參數

    單位

    最大彎管能力

    (鐵管)

    Φ89×3

    外徑×壁厚mm

    最大彎曲半徑


    300

    Mm

    最大穿心有效距離


    3000

    Mm

    運轉速度

    送料(Y)

    0-400

    Mm/s

    轉管(B)

    0-150

    度/秒

    彎管(C)

    1-45°

    度/秒

    彎曲角度


    0-190

    旋轉角度


    360

    機械精度

    送料(Y)

    ±0.10

    mm

    轉管(B)

    ±0.10

    彎管(C)

    ±0.10

    液壓電機功率


    15

    KW

    轉角伺服電機功率


    1000

    W

    送料伺服電機功率


    3000

    W

    彎管控制方式


    液壓比例


    送料方式



    直送或者夾送

    資料輸入方式


    X  Y  Z


    工作值


    Y  B  C


    控制器


    觸摸數值控制


    機器長寬高


    5.8*1.5*1.9

    M


    因技術更新,網站所展示內容可能存在誤差,具體詳情請咨詢我們!
