產品名稱:全自動彎管機(左)SB75CNCZ-2A1S-DT
所屬欄目:彎管
發布時間:2023.12.18
簡單介紹:我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品,產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。
機器簡介:
A、 采用日本三菱或者安川伺服電機、三軸數值控制,送料和轉角和彎管軸采用AC伺服馬達。動作靈敏而準確,產品高精度彎曲工件。
B、 采用液晶顯示觸控熒幕,資料輸入及操作動簡易耐易懂。
C、 強力油壓直壓式裝置,保證彎曲薄管或小彎曲半徑時不會造成變形。
D、 裝置自動夾咀的送料臺,由數值控制定位準確又快速。
F、高鋼性堅固的旋臂上配置由油壓上/下驅動的夾鉗機構,非常確實的將管件夾持,提供高精度的彎曲工作。

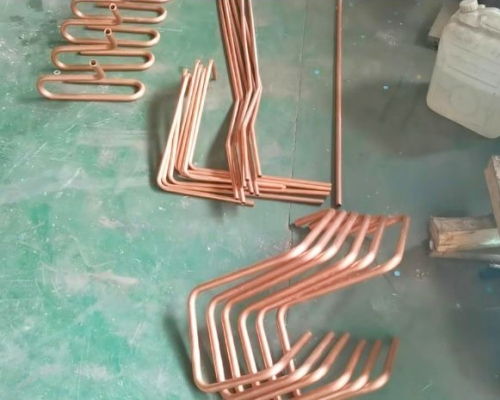

通用材料:鋼管、不繡鋼管、紫銅管、青銅管、鋁管....等等。
標準配件:轉模、夾模、導模、芯棒。
特殊選擇配件:特殊模具、防破板、圓球芯棒、輔推裝置、芯棒自動潤滑裝置、慢退芯裝置....等等。
最大適用碳鋼管 | φ76.2 t3 |
輸模半徑差(R1-R2) | 52mm |
單次最大送料行程 | 3000mm |
送料方式 | 1.夾送方式 2.直送方式 |
最大彎曲半徑 | 280mm |
最大彎曲角度 | 190° |
每管件可設彎管數 | 32 |
可設定管件檔案數 | 2000(可擴展) |
工作速度: | 可調 |
彎管速度 | 20°/0.5sec |
旋轉速度 | 120°/1sec |
送料速度 | 400mm/1sec |
精度: | |
彎管角度 | ±0.1° |
旋轉角度 | ±0.1° |
送料長度 | ±0.1mm |
資料輸入方式 | 工作值(Y.B.C) |
CNC數據輸入 | 觸摸屏輸入 |
轉角(B)伺服電機功率 | 1300W |
送料(Y)伺服電機功率 | 2900W |
彎管方式 | 液壓比例 |
電氣容量 | 3相380V 50Hz |
機器重量 | 4600kg |
機器尺寸L*W*H(mm) | 5250×1600×1900 |
因技術更新,網站所展示內容可能存在誤差,具體詳情請咨詢我們!
