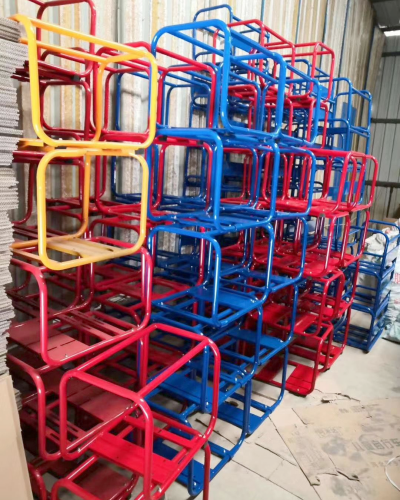

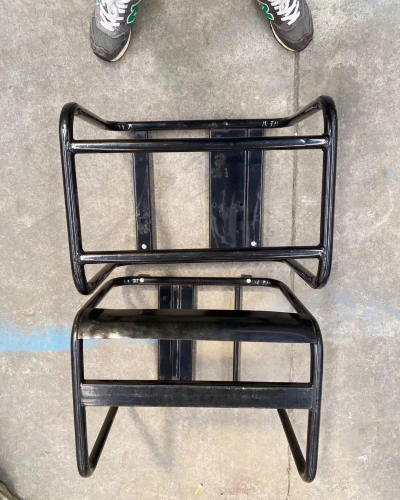

產品名稱：全自動發電機機架SB38CNC-3A1SD

所屬欄目：彎管

發布時間：2023.12.18

簡單介紹：我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品，產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。

1、機器簡介：

a) 機頭為整體式箱型結構，傳動鏈輪及精密行星伺服減速機輸出，鏈條調整方式為對接式雙螺旋結構。

b) 液壓系統采用內置式一體油箱，油路系統節能型設計。（可選強制風冷系統）

c) 控制系統電路設有過載保護功能；啟動開關采用手動按鈕的形式。

d) 操作系統具有人性化操作界面，僅需輸入產品參數即可進行產品加工，無需專業人員編程。

e) 獨有的機器卷圓設計，可做不同直徑的漸近圓或者正圓疊層，圓半徑不低于管徑的6倍。

f) 設備機架及機身需采用船艙型龍骨結構，由方型鋼管及弧型鋼板焊接成型，消除應力后整體加工，確保足夠的強度、剛度及穩定性，配4個可調腳杯。

g) 設備各部分的零部件根據實際工況、工作環境進行必要的表面處理，如電鍍、發黑、淬火、滲碳、靜電噴涂等，以滿足部件具有足夠的強度及表面功能。

h) 圓模為整體模具，夾模、導模、圓模等模具的表面硬度不低于HRC55，采用系列化全兼容設計，模具的更換操作簡單、方便，同時符合管件加工工藝。

i) 機頭為整體式箱型結構，彎曲臂采用精密齒形鏈傳動，傳動鏈輪及精密行星伺服減速機輸出軸端有支撐軸承，鏈條調整方式為對接式雙螺旋結構。

j) 旋轉軸為了保證足夠扭矩輸出，也采用精密行星伺服減速機傳動。送料進給機構由齒輪齒條+直線導軌組成。機器CNC系統由獨立的伺服系統完成送料、彎曲、旋轉的控制要求，可實現X、Y、Z三軸聯動。

k) 夾緊機構采用油缸驅動，過對角線鎖模，，確保足夠的夾持力。導模機構采用油缸驅動，確保足夠的靠緊力，配備滑動導模功能。

l) 抓料夾采用瓣式卡盤結構，采用油缸驅動，確保足夠的夾持力、機械強度及使用壽命。抽芯具有快速定位及防轉裝置，采用油缸驅動。

m) 液壓系統采用機架內置式一體油箱，油路系統采用節能型設計，采用水冷卻器強制冷卻，要求需方車間必須有循環冷水提供。（可選強制風冷系統）

n) 整機設備的主體顏色為天藍色，涉及人身安全部位設有警示標志。

o) 控制系統電路應設有過載保護功能；啟動開關采用手動按鈕的形式。

p) 電器元件的安裝符合國標，并有可靠的接地裝置，全部采用VDE標準V型槽安裝方式，各元件有明顯標志，電控柜內采用全塑梳孔柜用線槽布線，線號清晰，標牌字幕清晰易看。

q) CNC數控裝置控制器配置數據輸入接口RS232和USB接口?？梢圆捎肬盤復制、保存程序文件。可按序號、編號檢索、亦可逐行檢索。

r) 操作系統具有人性化操作界面，僅需輸入產品的彎曲角度、空間轉角、直線段長度等參數即可進行產品加工，無需專業人員編程。

s) 設備可靈活實現多種動作，如三坐標軸動作可有多種組合，X軸有二次送料和松管后退等輔助方式，三坐標同動具有X軸優先動作功能，有靠模自動避讓功能，有主動式、貫穿式、梯級送料、分段送料等多種工作方式可供選擇。最多可連續折彎16個角度。

t) B軸（旋轉軸）具有每個彎段獨立的速度設定功能，避免因快速旋轉的慣性而引起誤差，更好地協調了加工速度與加工精度的問題。

u) 設備控制系統應具有自動計數功能、斷電后有存儲功能，文件能夠自動備份存儲。整機檢測系統齊備，具有X、Z兩軸原點檢測及限位報警功能。

v) 獨有的機器卷圓設計，可做不同直徑的漸近圓或者正圓疊層，圓半徑不低于管徑的6倍。

通用材料：鋼管、不繡鋼管、紫銅管、青銅管、鋁管．．．．等等。

標準配件：轉模、夾模、導模、芯棒。

特殊選擇配件：特殊模具、防破板、圓球芯棒、輔推裝置、芯棒自動潤滑裝置、慢退芯裝置．．．．等等。

2、主要零部件配置：

A、彎曲臂                           自產 （低碳鋼板焊接）

B、機頭                             自產 （鑄件）

C、液壓系統馬達                     JT MOTOR

D、油泵                             HONGYI（臺灣）

E、電磁閥                           SEVEN OCEAN（臺灣）

F、軸承                             NSK(日本)

G、齒輪 齒條                        TA TUNG（臺灣）

H、交流接觸器                       SCHNEIDER（法國）

I、電氣系統變壓器                   SUNAN NANLING

J、接近開關                         FOTEK（臺灣）

K、微動開關                         TEND（臺灣）

L、“UN” “O”                     DZ（臺灣）

M、線性導軌                         PDF（臺灣）

N、顯示器                           ADVANTECH(臺灣)

O、AC伺服電機                       YASKAWA (日本)

P、伺服驅動器                       YASKAWA (日本)

Q、PLC                              OMRON(日本)

R、中間繼電器                       OMRON(日本)

S、空氣開關                         LS (韓國)

T、鏈輪鏈條                         YCC（臺灣）

U、滾珠絲桿                         TBI（臺灣）

V、減速機                           PHT(臺灣)/KF（中國）

W、按鈕開關                         SANLI
