產品名稱：加長型全自動彎管機SB38CNC-3A2SR

所屬欄目：彎管

發布時間：2023.12.18

簡單介紹：我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品，產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。

1、機器簡介：

a) 機頭為整體式箱型結構，傳動鏈輪及精密行星伺服減速機輸出，鏈條調整方式為對接式雙螺旋結構。

b) 液壓系統采用內置式一體油箱，油路系統節能型設計。（可選強制風冷系統）

c) 控制系統電路設有過載保護功能；啟動開關采用手動按鈕的形式。

d) 操作系統具有人性化操作界面，僅需輸入產品參數即可進行產品加工，無需專業人員編程。

e) 獨有的機器卷圓設計，可做不同直徑的漸近圓或者正圓疊層，圓半徑不低于管徑的6倍。

f) 設備機架及機身需采用船艙型龍骨結構，由方型鋼管及弧型鋼板焊接成型，消除應力后整體加工，確保足夠的強度、剛度及穩定性，配4個可調腳杯。

g) 設備各部分的零部件根據實際工況、工作環境進行必要的表面處理，如電鍍、發黑、淬火、滲碳、靜電噴涂等，以滿足部件具有足夠的強度及表面功能。

h) 圓模為整體模具，夾模、導模、圓模等模具的表面硬度不低于HRC55，采用系列化全兼容設計，模具的更換操作簡單、方便，同時符合管件加工工藝。

i) 機頭為整體式箱型結構，彎曲臂采用精密齒形鏈傳動，傳動鏈輪及精密行星伺服減速機輸出軸端有支撐軸承，鏈條調整方式為對接式雙螺旋結構。

j) 旋轉軸為了保證足夠扭矩輸出，也采用精密行星伺服減速機傳動。送料進給機構由齒輪齒條+直線導軌組成。機器CNC系統由獨立的伺服系統完成送料、彎曲、旋轉的控制要求，可實現X、Y、Z三軸聯動。

k) 夾緊機構采用油缸驅動，過對角線鎖模，，確保足夠的夾持力。導模機構采用油缸驅動，確保足夠的靠緊力，配備滑動導模功能。

l) 抓料夾采用瓣式卡盤結構，采用油缸驅動，確保足夠的夾持力、機械強度及使用壽命。抽芯具有快速定位及防轉裝置，采用油缸驅動。

m) 液壓系統采用機架內置式一體油箱，油路系統采用節能型設計，采用水冷卻器強制冷卻，要求需方車間必須有循環冷水提供。（可選強制風冷系統）

n) 整機設備的主體顏色為天藍色，涉及人身安全部位設有警示標志。

o) 控制系統電路應設有過載保護功能；啟動開關采用手動按鈕的形式。

p) 電器元件的安裝符合國標，并有可靠的接地裝置，全部采用VDE標準V型槽安裝方式，各元件有明顯標志，電控柜內采用全塑梳孔柜用線槽布線，線號清晰，標牌字幕清晰易看。

q) CNC數控裝置控制器配置數據輸入接口RS232和USB接口。可以采用U盤復制、保存程序文件?？砂葱蛱?、編號檢索、亦可逐行檢索。

r) 操作系統具有人性化操作界面，僅需輸入產品的彎曲角度、空間轉角、直線段長度等參數即可進行產品加工，無需專業人員編程。

s) 設備可靈活實現多種動作，如三坐標軸動作可有多種組合，X軸有二次送料和松管后退等輔助方式，三坐標同動具有X軸優先動作功能，有靠模自動避讓功能，有主動式、貫穿式、梯級送料、分段送料等多種工作方式可供選擇。最多可連續折彎16個角度。

t) B軸（旋轉軸）具有每個彎段獨立的速度設定功能，避免因快速旋轉的慣性而引起誤差，更好地協調了加工速度與加工精度的問題。

u) 設備控制系統應具有自動計數功能、斷電后有存儲功能，文件能夠自動備份存儲。整機檢測系統齊備，具有X、Z兩軸原點檢測及限位報警功能。

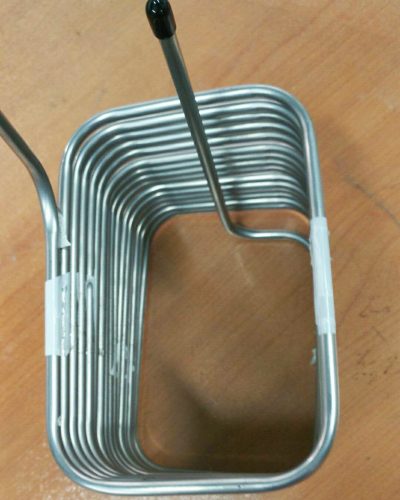

v) 獨有的機器卷圓設計，可做不同直徑的漸近圓或者正圓疊層，圓半徑不低于管徑的6倍。

通用材料：鋼管、不繡鋼管、紫銅管、青銅管、鋁管．．．．等等。

標準配件：轉模、夾模、導模、芯棒。

特殊選擇配件：特殊模具、防破板、圓球芯棒、輔推裝置、芯棒自動潤滑裝置、慢退芯裝置．．．．等等。
