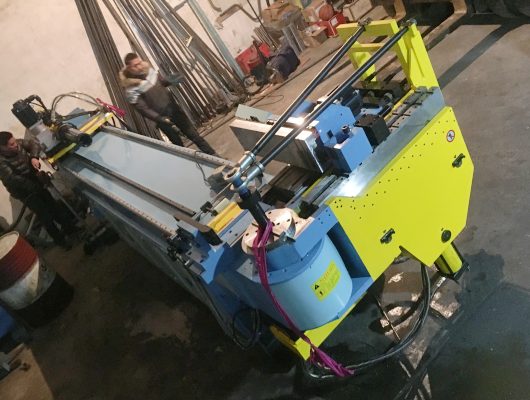

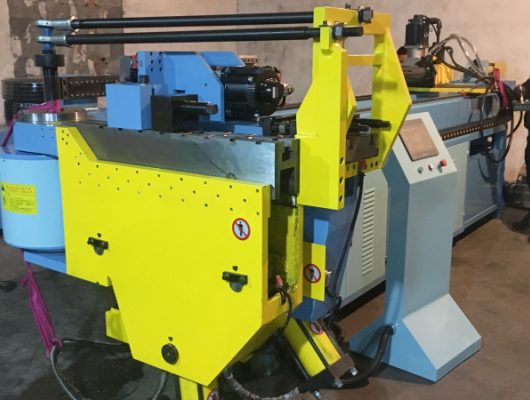

產品名稱:小彎曲半徑全自動彎管機SB100CNC-2A1S-DT
所屬欄目:特殊定制
發布時間:2023.12.18
簡單介紹:我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品,產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。
A、采用日本三菱/安川伺服電機和歐姆龍PLC,三軸數值控制,同時X、Y軸采用AC伺服馬達。動作靈敏而準確,產品高精度彎曲工件。
B、采用液晶顯示觸控?zé)赡?,資料輸入及操作動簡易耐易懂。
C、強力油壓直壓式裝置,保證彎曲薄管或小彎曲半徑時不會造成變形。
D、裝置自動夾咀的送料臺,由數值控制定位準確又快速。
E、高鋼性堅固的旋臂上配置由油壓上/下驅動的夾鉗機構,非常確實的將管件夾持,提供高精度的彎曲工作。
F、操作系統具有人性化操作界面,僅需輸入產品的彎曲角度、空間轉角、直線段長度等參數即可進行產品加工,無需專業人員編程。
G、設備可靈活實現多種動作,如三坐標軸動作可有多種組合,X軸有二次送料和松管后退等輔助方式,三坐標同動具有X軸優先動作功能,有導模自動避讓功能,有主動式、貫穿式、梯級送料、分段送料等多種工作方式可供選擇。最多可連續折彎32個角度。
H、B軸(旋轉軸)和Z軸(送料軸)具有每個彎段獨立的速度設定功能,避免因快速旋轉和送料的慣性而引起誤差,更好地協調了加工速度與加工精度的問題。
I、設備控制系統應具有自動計數功能、斷電后有存儲功能,文件能夠自動備份存儲。整機檢測系統齊備,具有X、Z兩軸原點檢測及限位報警功能。
J、特有小半徑 彎曲管件強力推進功能,有效保證小半徑彎曲的穩定性和產品的一致性。
項目 | 參數 |
最大彎管能力mm | Φ89.1×2.5 |
彎曲半徑范圍mm | 50-320 |
最大送料速度mm/sec | 700 |
送料精度 | ±0.1 |
送料電機功率W | 4400 |
轉管速度°/sec | 120 |
轉管精度(°) | ±0.1 |
轉管電機功率W | 850 |
彎管速度°/sec | 40 |
彎管精度(°) | ±0.1 |
最大彎曲角度° | 190 |
主電機功率KW | 15 |
外型尺寸mm | 5500×1600×1800 |
機臺重量kg | 3900 |
因技術更新,網站所展示內容可能存在誤差,具體詳情請咨詢我們!
