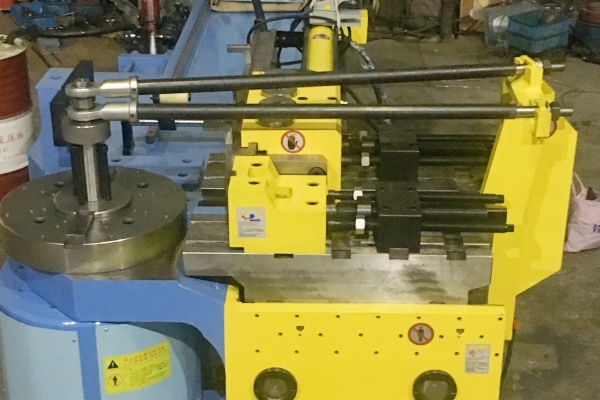

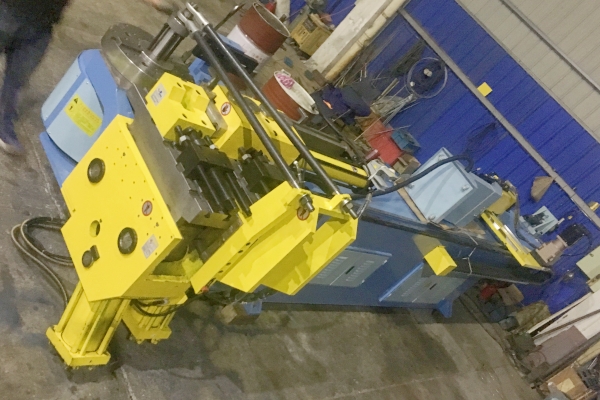

產品名稱:SB114CNC-2A1S-DT
所屬欄目:彎管
發布時間:2023.12.18
簡單介紹:我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品,產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。
機器簡介:

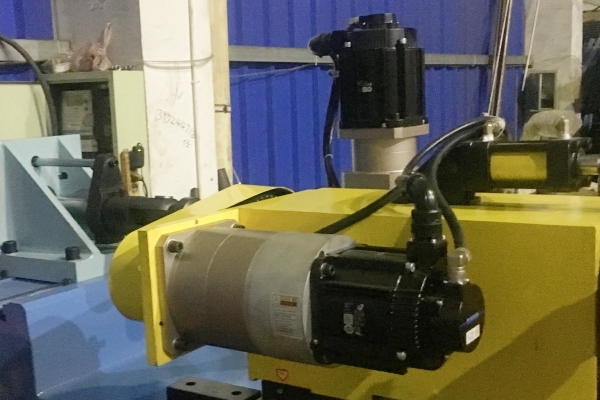

A、采用日本安川伺服馬達和歐姆龍PLC、三軸數值控制,
同時X、Z二軸采用AC伺服馬達。

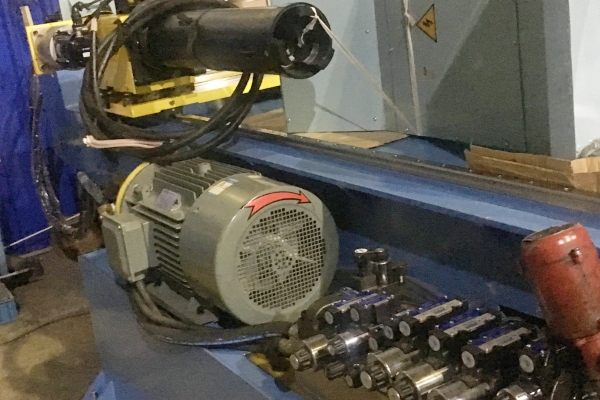

B、特有強力助推功能,油路雙聯泵設計,超大油箱。
C、裝置自動夾咀的送料臺,由數值控制定位準確又快速。
D、高鋼性堅固的旋臂上配置由油壓上/下驅動的夾鉗機構,
非常確實的將管件夾持,提供高精度的彎曲工作。
E、采用日本安川伺服馬達和歐姆龍PLC、三軸數值控制,
同時X、Z二軸采用AC伺服馬達。動作靈敏而準確,產品高精度彎曲工件。
F、采用臺灣液晶顯示觸控熒幕,資料輸入及操作動簡易耐懂。
G、強力油壓直壓式裝置,保證彎曲薄管或小彎曲半徑時不會
造成變形。
H、裝置自動夾咀的送料臺,由數值控制定位準確又快速。
I、高鋼性堅固的旋臂上配置由油壓上/下驅動的夾鉗機構,非常確實的將管件夾持,提供高精度的彎曲工作。
通用材料:鋼管、不繡鋼管、紫銅管、青銅管、鋁管....等等。
標準配件:輪模、夾模、導模、抓料模、芯棒。
特殊選擇配件:特殊模具、防破板、圓球芯棒、芯棒自動潤滑裝置、慢退芯裝置....等等
項目 | 參數 |
最大彎管能力 mm | Φ114×5 |
彎曲半徑范圍 mm | 30-450 |
最大送料速度mm/sec | 400 |
送料精度 | ±0.1 |
送料電機功率 | 7.5KW |
轉管速度°/sec | 90 |
轉管電機功率 | 1.8KW |
轉管精度(°) | ±0.1 |
彎管速度°/sec | 30 |
彎管精度(°) | ±0.1 |
最大彎曲角度° | 190° |
主電機功率KW | 22 |
外型尺寸 mm | 6280×1800×1800 |
機臺重量 kg | 7500 |
因技術更新,網站所展示內容可能存在誤差,具體詳情請咨詢我們!
