    產品名稱:全自動多層模彎管機SB89CNC-9A3S
    所屬欄目:彎管
    發布時間:2023.12.18
    簡單介紹:我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品,產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。

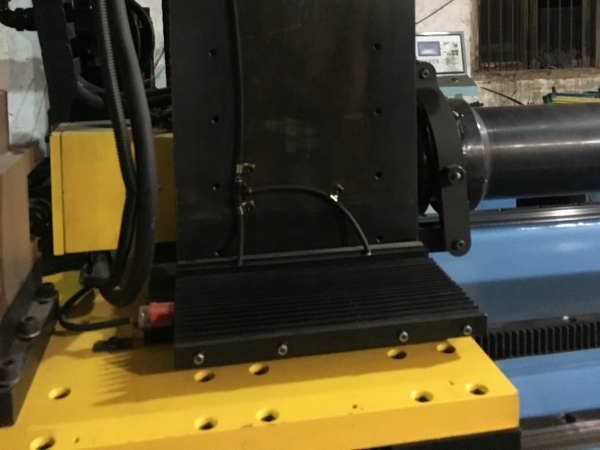

    產品細節展示 / Product Details display
  • 機器特點 / Machine features

    A、         采用日本歐姆龍CPU、九軸數值控制,采用AC伺服馬達。動作靈敏而準確,產品高精度彎曲工件。

    B、       采用液晶顯示觸控?zé)赡唬Y料輸入及操作動簡易耐易懂。

    C、       強力油壓直壓式裝置,保證彎曲薄管或小彎曲半徑時不會造成變形。

    D、       裝置自動夾咀的送料臺,由數值控制定位準確又快速。

    E、       高鋼性堅固的旋臂上配置由油壓上/下驅動的夾鉗機構,非常確實的將管件夾持,提供高精度的彎曲工作。

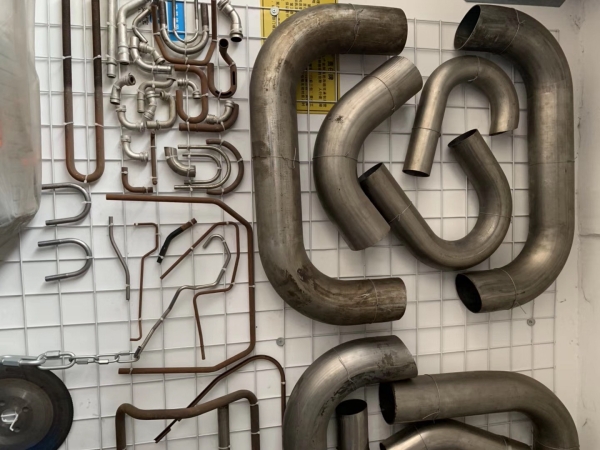

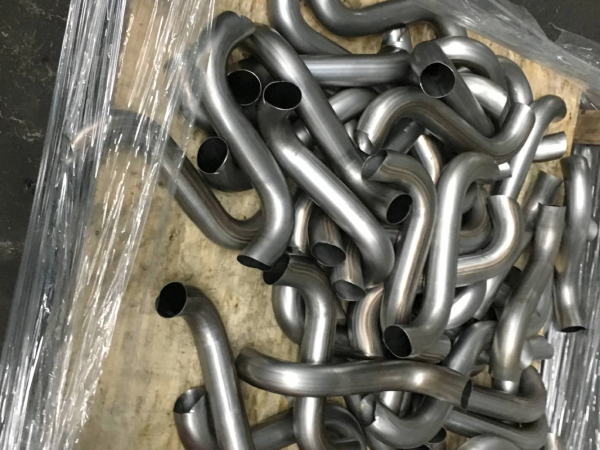

    通用材料:鋼管、不繡鋼管、紫銅管、青銅管、鋁管....等等。

    標準配件:轉模、夾模、導模、芯棒。

    特殊選擇配件:特殊模具、防破板、圓球芯棒、輔推裝置、芯棒自動潤滑裝置、慢退芯裝置....等等。


    主要技術參數 / Main technical parameters

    最大適用碳鋼管                        φ89 t3.5

    輪模半徑差(R1-R2                   80mm

    單次最大送料行程                      2700mm

    送料方式                              1.夾送方式 2.直送方式

    最大彎曲半徑                          320mm

    最大彎曲角度                          190°

    每管件可設彎管數                      32

    可設定管件檔案數                      2000(可擴展)

    工作速度(可調):

    彎管速度                              12°/1sec

    旋轉速度                             80°/1sec

    送料速度                             220mm/1sec

    小車左右速度                         80mm/1sec

    芯棒左右速度                         80mm/1sec

    小車上下速度                         120mm/1sec

    芯棒上下速度                         120mm/1sec

    托料上下速度                         100mm/1sec

    輔推伺服速度                         200mm/1sec

    機械精度:

    彎管角度                            ±0.1°

    旋轉角度                            ±0.1°

    送料長度                            ±0.1mm

    小車左右                            ±0.1mm

    芯棒左右                            ±0.1mm

    小車上下                            ±0.1mm

    芯棒上下                            ±0.1mm

    托料上下                            ±0.1mm

    輔推伺服                            ±0.1mm

    資料輸入方式                        X.Y.Z/Y.B.C

    CNC數據輸入                        觸摸屏輸入

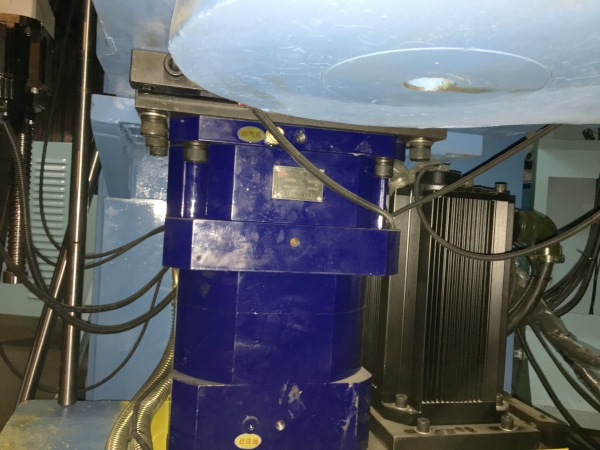

    伺服電機功率:

    旋轉伺服電機功率(B               1800W

    送料伺服電機功率(Y                7500 W

    彎曲伺服電機功率(C                15000 W

    小車左右伺服電機功率(V1)              1300W

    芯棒左右伺服電機功率(V20              1300W

    小車上下伺服電機功率(H1)              1300W

    芯棒上下伺服電機功率(H2)              1300W

    托料上下伺服電機功率(H3)              1300W

    輔推伺服電機功率(T)                   4400W

    電氣容量                              3380V 50Hz

    機器重量                              7500kg

    機器尺寸約L*W*Hmm              6200×1600×2000


    因技術更新,網站所展示內容可能存在誤差,具體詳情請咨詢我們!
